编译优化其二-支配树

Introduction

支配树在编译器中最主要的作用是用于计算支配边界，用于插入 $\phi$ 函数，将 ir 提升到 SSA 形式。以及提供循环优化，DCE 等 pass 需要的结构信息。

Control Flow Graph

有如下代码：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13

int main () {

  int a = 1;
  a = fac(9);

  if (a == 1) {
    a = 2;
  } else {
    a = 4;
  }

  return a;
}

我们可以构建出 ir：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18

func @main() : () -> i32 {
  ^entry_0:
    %0 = alloca : i32 -> i32*
    store 1, %0 : i32, i32*
    %1 = call @fac(9) : (i32) -> i32
    store %1, %0 : i32, i32*
    %2 = eq %1, 1 : i32 -> i1
    branch %2, ^then_1, ^else_2
  ^then_1:
    store 2, %0 : i32, i32*
    jump ^merge_3
  ^else_2:
    store 4, %0 : i32, i32*
    jump ^merge_3
  ^merge_3:
    %3 = load %0 : i32* -> i32
    ret %3
}

在程序执行过程，我们可以把这个 if 看成一个分叉点，分叉点之前 a = 1, 而分叉点之后 a = 2 或者 4,可以把这个过程看成有向图。ir 有四个基本块，表达如下：

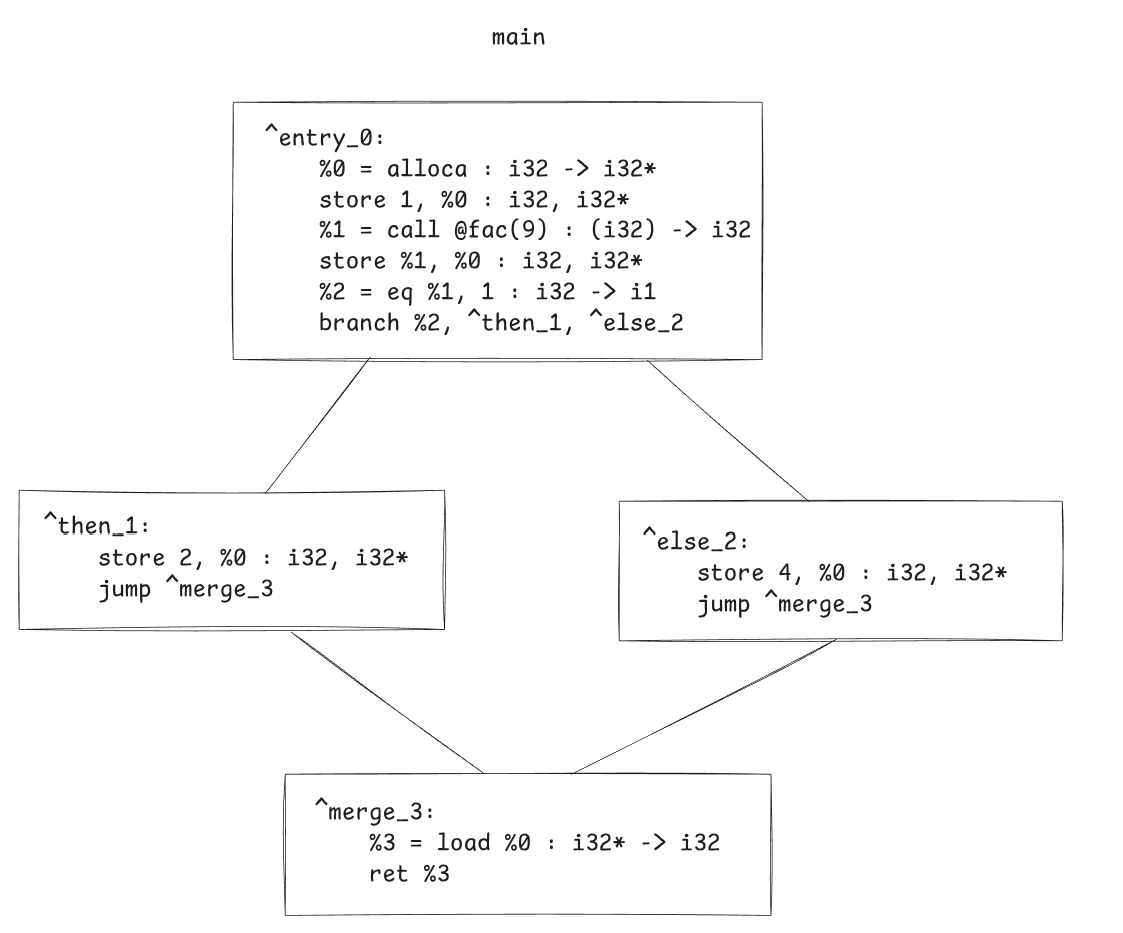

控制流在 if 出现时发生分叉，在 if 结束时汇合：

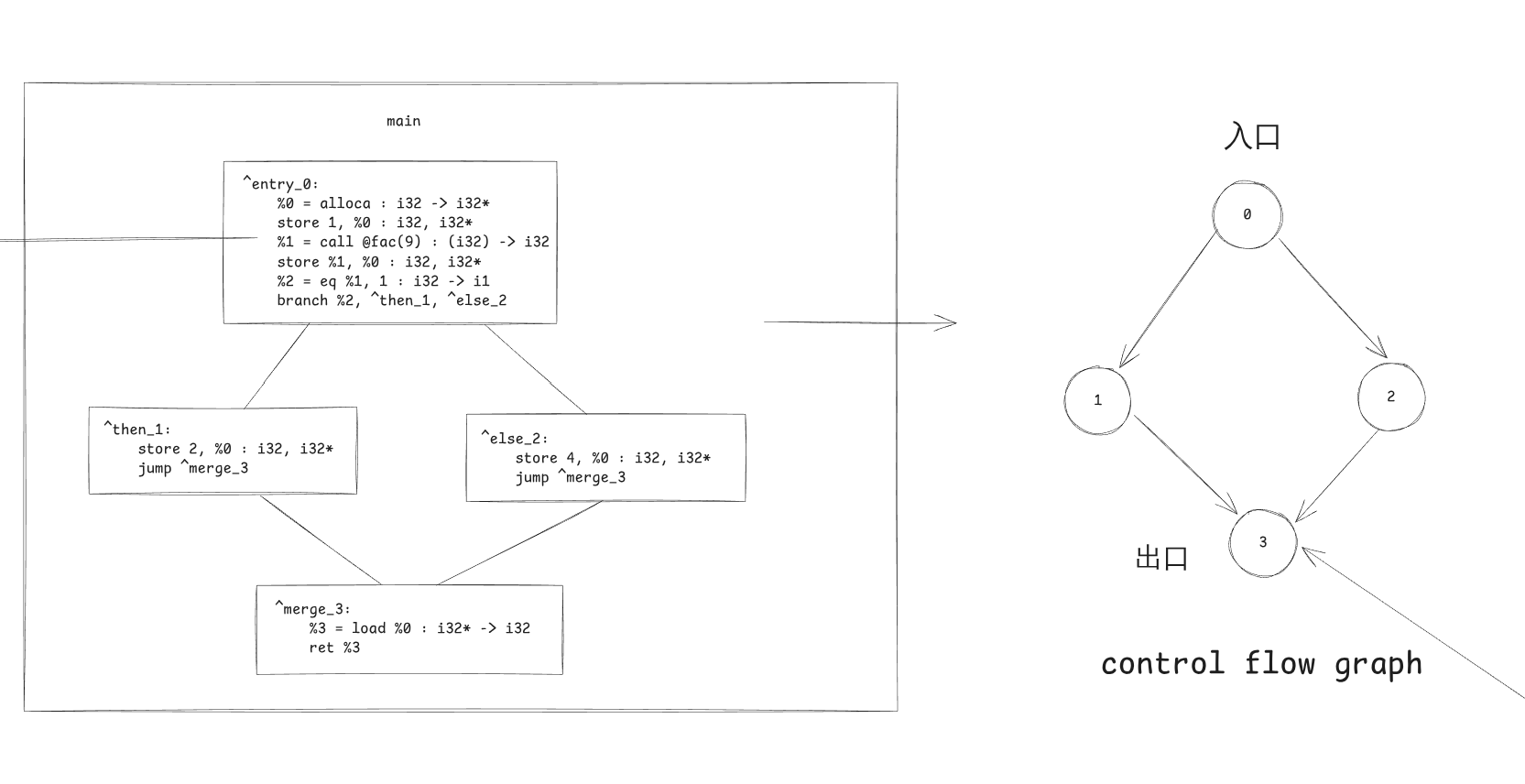

我们对其建图，称之为 CFG (Control Flow Graph) 。有了 CFG，就可以将图论的知识应用到程序分析中。支配树就是基于 CFG 构建的。

DomTree

本文涉及到的算法并不仅仅只作用于 DAG，但是为了简单起见，都以 DAG 说明。

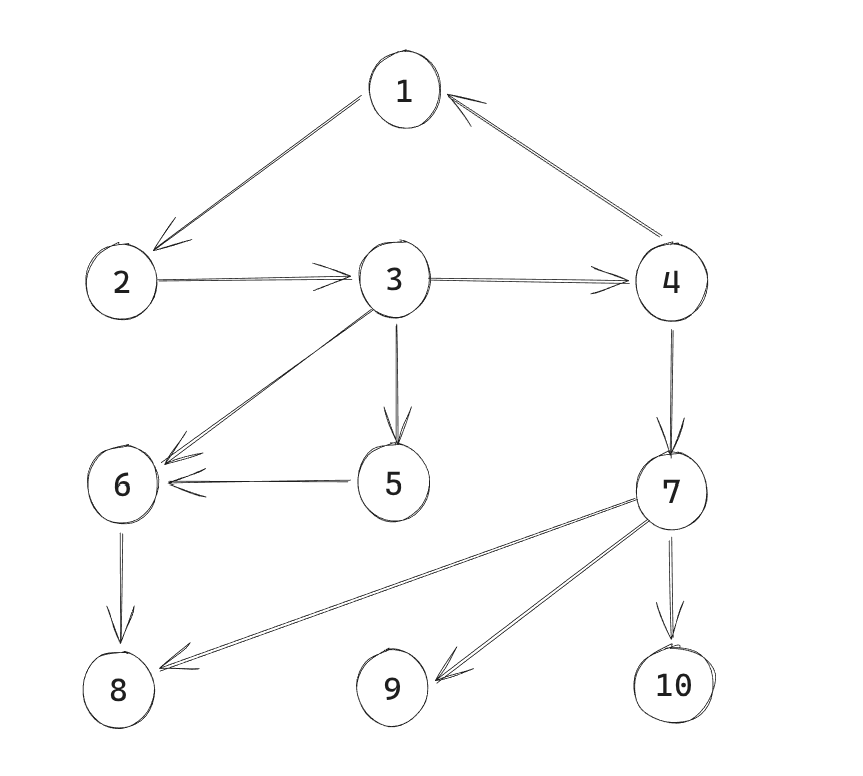

首先有存在 DAG 如下：

可以观察到，从节点 1 出发，可以到达其余所有节点，我们给出定义：

钦定入口结点 $s$，对于一个结点 $u$，若从 $s$ 到 $u$ 的每一条路径都经过某一个结点 $v$，那么我们称 $v$ 支配 $u$ ，也称 $v$ 是 $u$ 的一个支配点，记作 $v\ dom\ u$．

对于函数来说，我们一定有一个进入函数执行流的基本块，一定有一个退出函数执行流的基本块，整个过程可以用「存在一个节点 $s$ 可达所有节点的 DAG」建模。如果存在不可达的节点，那么节点无效，可以删除。

接下来我们深入介绍 domtree 相关概念。在图中，节点 1 是所有节点的支配点，而到达节点 6 的路径有两条 $1 \to 2 \to 3 \to 6$ 和 $1 \to 2 \to 3 \to 5 \to 6$ 。则 2,3 是 6 的支配点，而 5 不是 6 的支配点。

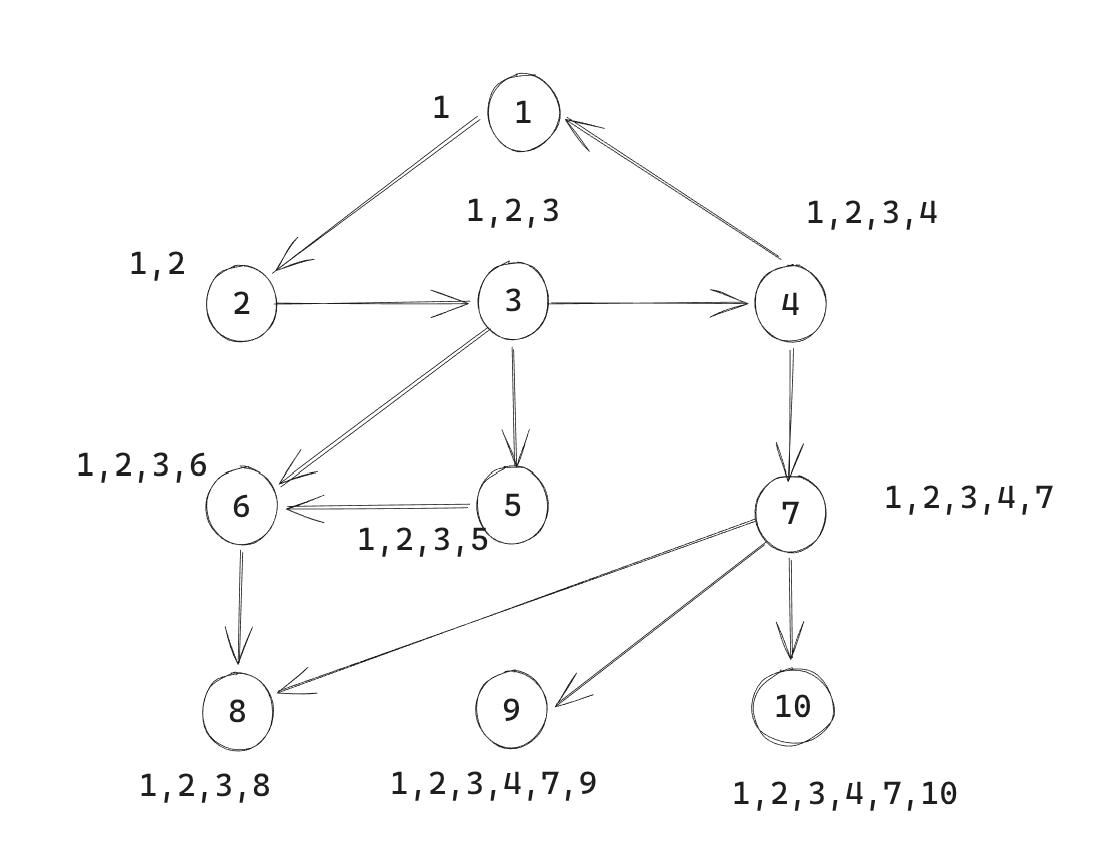

把节点 $u$ 所有支配点构成一个集合，称之为支配点集，上图所有节点的支配点集如下：

一个直接的求解支配点思路是，如果一个节点 $u$ 从图中删除导致节点 $v$ 不可达，那么 $u$ 支配 $v$。

显然这个思路可以进行优化，如果已知节点 $u$ 是 $v$ 的支配点，$v$ 是 $n$ 的支配点，则 $u$ 是 $n$ 的支配点。即支配点具有传递性。根据这个性质，我们可以得出对于节点 $u$ 来说，其支配点集就是 $u$ 自身和其前驱接节点的支配点集的交集。在上图中，8 的支配点集就是集合 $\{1,2,3,6\}$ 和集合 $\{1,2,3,5\}$ 的交集和 8 自身 $\{1,2,3,8\}$。

我们把除节点 $u$ 以外的距离 $u$ 最近的支配点 $v$ 称作直接支配点，记作 $v\ idom\ u$。比如节点 8 有支配点集 $\{1, 2, 3, 8\}$，则 3 是 8 的直接支配点，记作 $3\ idom\ 8$ 。除了入口节点 $s$ 以外，其余所有节点都有唯一的直接支配点。若将图中的节点与其直接支配点连边，其构成一颗节点数目为 n 的树，称之为支配树。

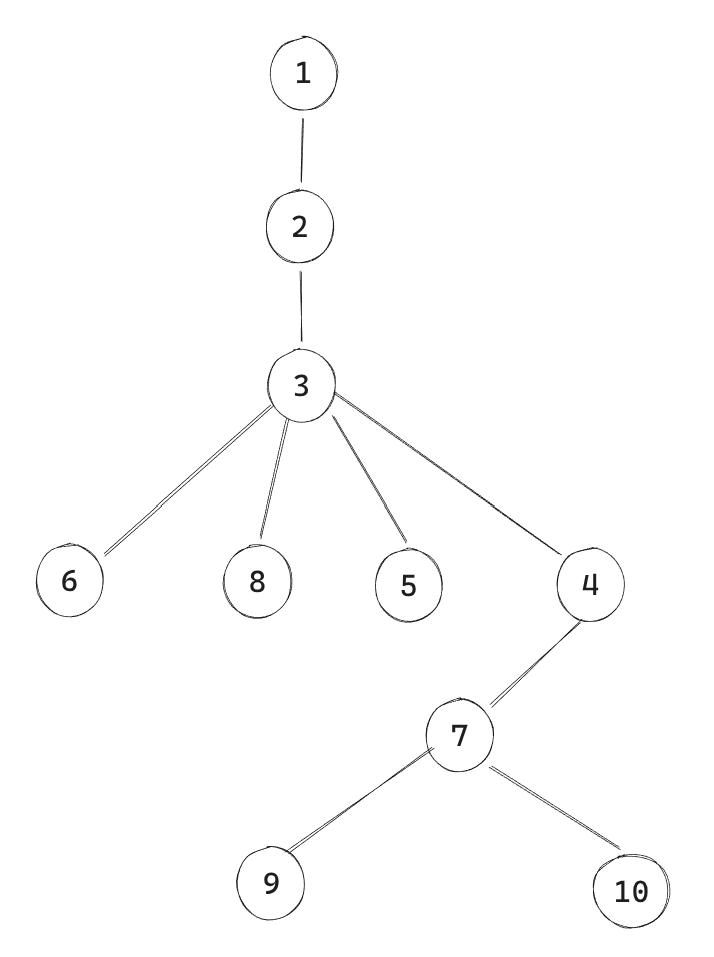

上图所构成的支配树

这就是我们需要构建的支配树，接下来我们介绍一种快速构建支配树的算法 Lengauer–Tarjan 算法。

Lengauer-Tarjan 算法是构建支配树最有名的算法之一，可以在 $O(n\alpha(n,m))$ 内求出一个有向图的支配树，这个算法最精华的点就是引入了半支配点的概念，将一个全局的复杂问题降级为局部的易分析问题。

如果我们对一个图进行 dfs，所经过的点和边可以构成一颗树。令 $dfn(u)$ 表示为节点 $u$ 被遍历到的时间。这些概念在图论里面很常见（

定义一个集合 $V$ ，其中所有的节点 $v_{i}$ 满足从 $v_{i}$ 出发到节点 $u$，存在一条路径，路径上除了 $u,v_{i}$ 以外，其余所有节点 $x_{i}$ 都有 $dfn(x_{i}) > dfn(u)$。一个节点 $u$ 的半支配点 $v$ 就是集合 $V$ 中 dfn 最小的那个。即 $v = min(V)$。

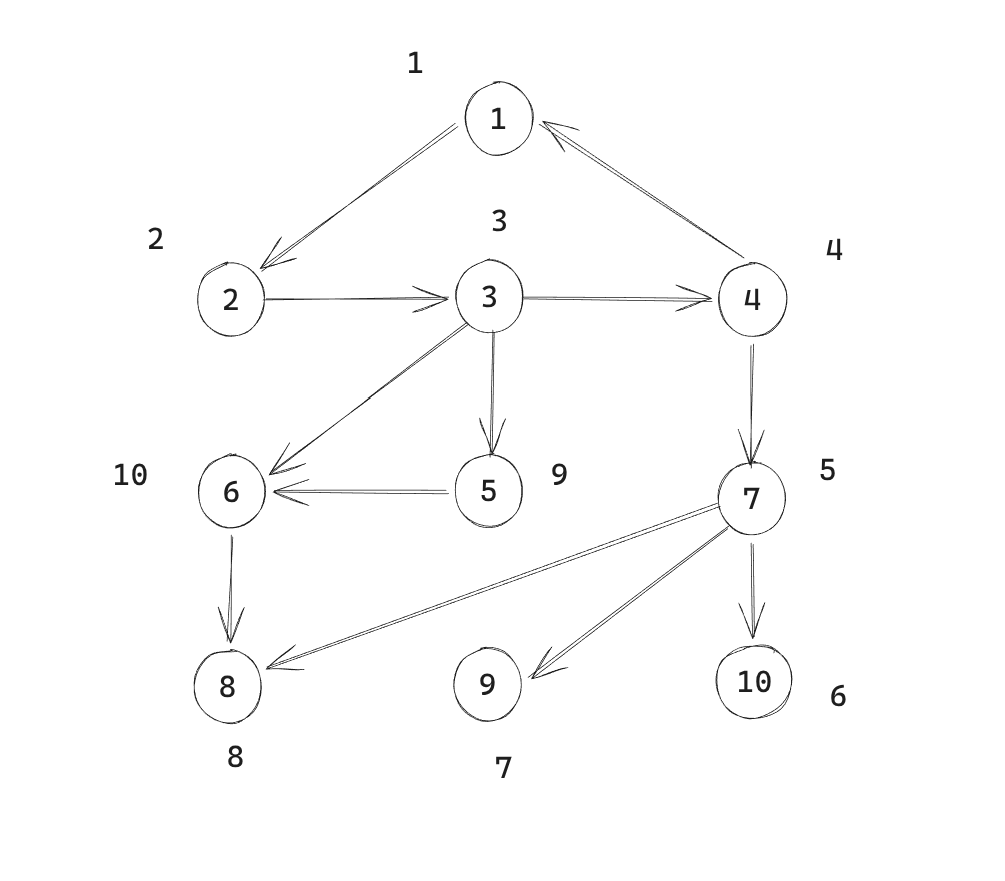

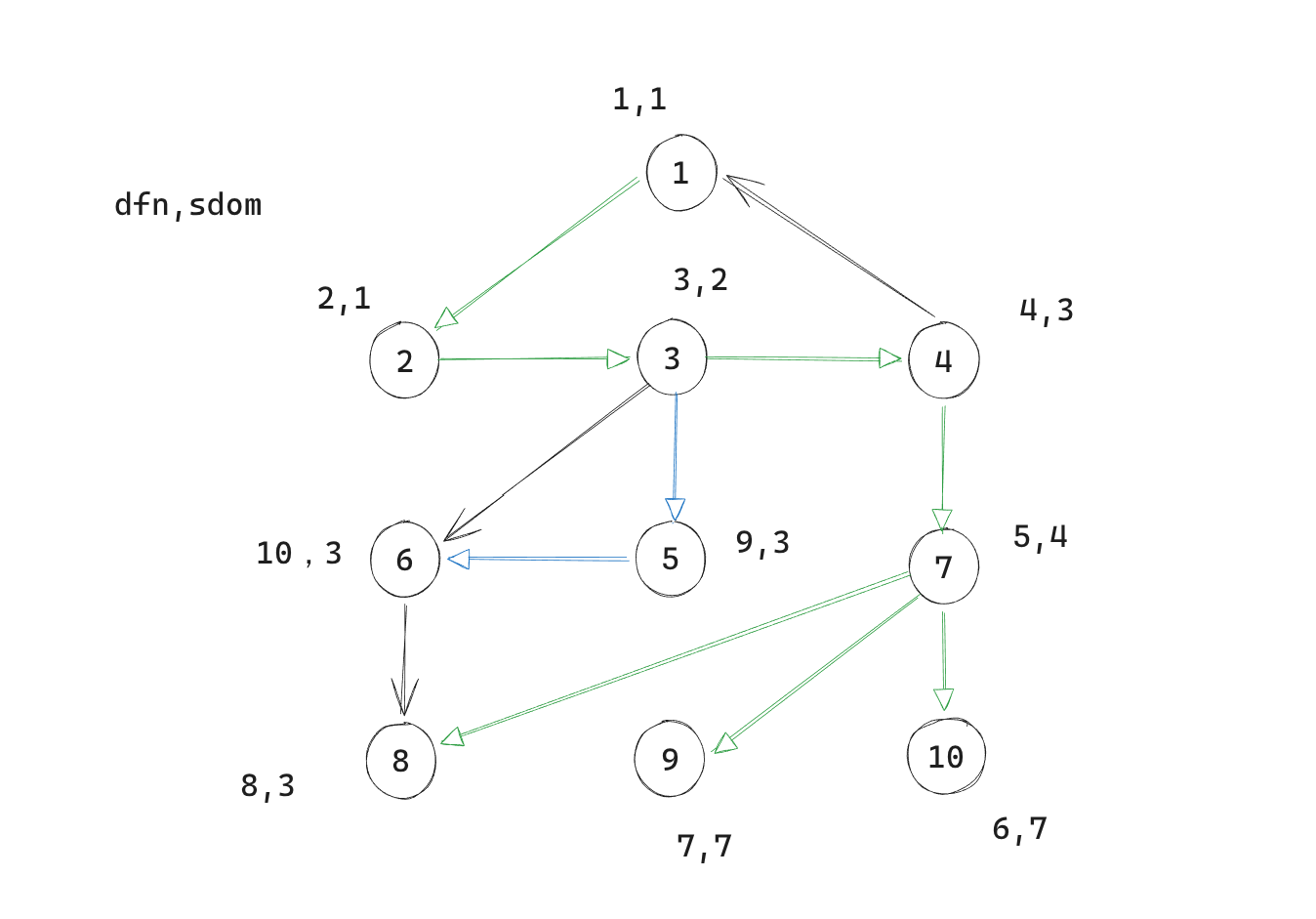

给出上图的 dfn 序列：

节点 8 的半支配点是 3，其中有节点 6,5,7,3 都满足从自身出发，其路径上除了自身和节点 8，路径上的中间结点的 dfn 序都大于 dfn(8)。而 3 是其中 dfn 最小的一个。

可以观察到，半支配点的产生可能有两种情况，第一种是 $u$ 的直接前驱节点，另一种是如果前驱节点的 dfn 比 $u$ 大，那么就从前驱节点的前驱节点找，这是一个反复执行的过程，直到前驱节点的 dfn 比 $u$ 小。

形式化的说，一个节点 $u$ 的半支配点 $sdom(u)$ 满足：

$$ sdom(u) = min(\{v\ |\ \exists v \to u, dfn(v) < dfn(u)\} \cup \{sdom(w)\ |\ dfn(w) > dfn(u) \text{ and } \exists w \to \dots \to v \to u\}) $$

我们不加证明的给出这个公式，证明可以参考 oiwiki，并且我们可以用带权并查集维护公式的后半部分。

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39

struct LT_Dsu {
  std::vector<int> father;
  std::vector<int> label; //< label[x] 代表从 x 开始，到并查集中 x 的根节点为止（不包括根节点），其中 dfn(sdom) 最小的节点。
  const std::vector<int> &dfn;
  const std::vector<int> &sdom;

  void find(int x) {
    if (x == father[x]) {
      return;
    }

    find(father[x]);

	// 在路径压缩过程中，天然的维护了上述半支配点公式的关系，确保了压缩后可以快速求出 label
    if (dfn[sdom[label[father[x]]]] < dfn[sdom[label[x]]]) {
      label[x] = label[father[x]];
    }

    father[x] = father[father[x]];
  }

  LT_Dsu(int n, const std::vector<int> &_dfn, const std::vector<int> &_sdom)
      : father(n + 1), label(n + 1), dfn(_dfn), sdom(_sdom) {
    std::iota(father.begin(), father.end(), 0);
    std::iota(label.begin(), label.end(), 0);
  }

  int eval(int x) {
    if (x == father[x]) {
      return label[x];
    }

    find(x);
    return label[x];
  }

  // parent node, child node
  void link(int u, int v) { father[v] = u; }
};

那么半支配点有什么用呢？

给出如下算法，记 $x \overset{*}{\to} y$ 表示为 $x$ 是 $y$ 的祖先（可能有 $x = y$），记 $x \overset{+}{\to} y$ 表示 $x$ 是 $y$ 的真祖先（$x \neq y$） ，对于任何节点 $w \neq s$：

令 $u$ 是 dfs 树路径上 $sdom(w) \overset{+}{\to} u \overset{*}{\to} w$ 上使得 $sdom(u)$ 的 dfn 最小的节点。

$$ idom(w) = \begin{cases} sdom(w) & \text{if } sdom(u) = sdom(w) \\ idom(u) & \text{if } sdom(u) < sdom(w) \end{cases} $$

用普通话说，在 dfs 树上，存在一条路径 $sdom(w) \to x_{0},x_{1},\dots,x_{n}\to w$，路径上除了 $sdom(w)$ 以外的点，构成集合 $X = \{x_{0},x_{1},\dots,x_{n},w\}$，从这个集合选出一个点 $u$，它满足 $\forall x \in X, dfn(sdom(u)) \leq dfn(sdom(x))$。此时 $idom(w)$ 满足上述关系式。

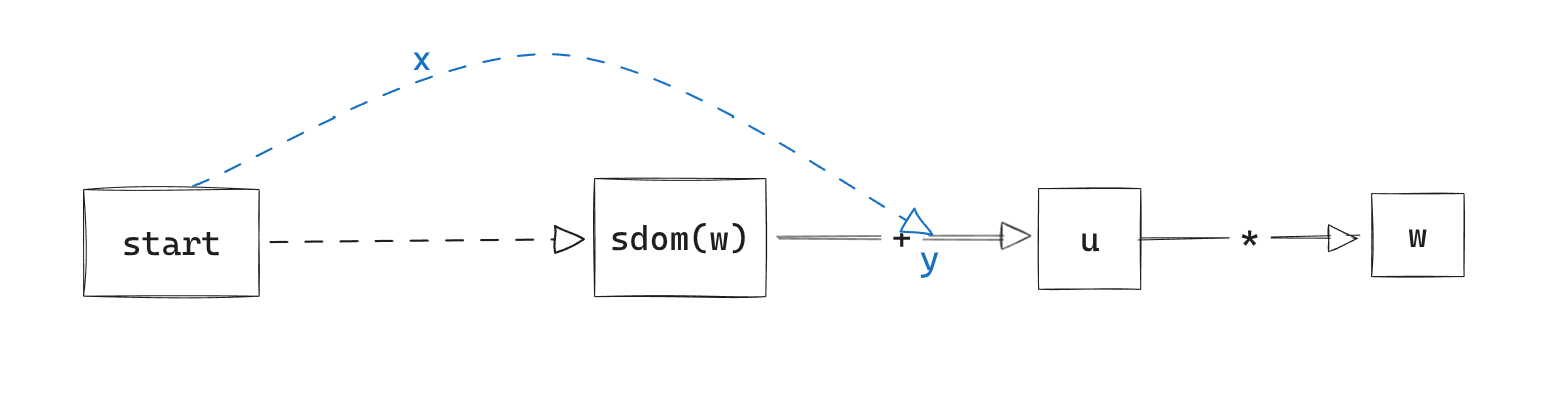

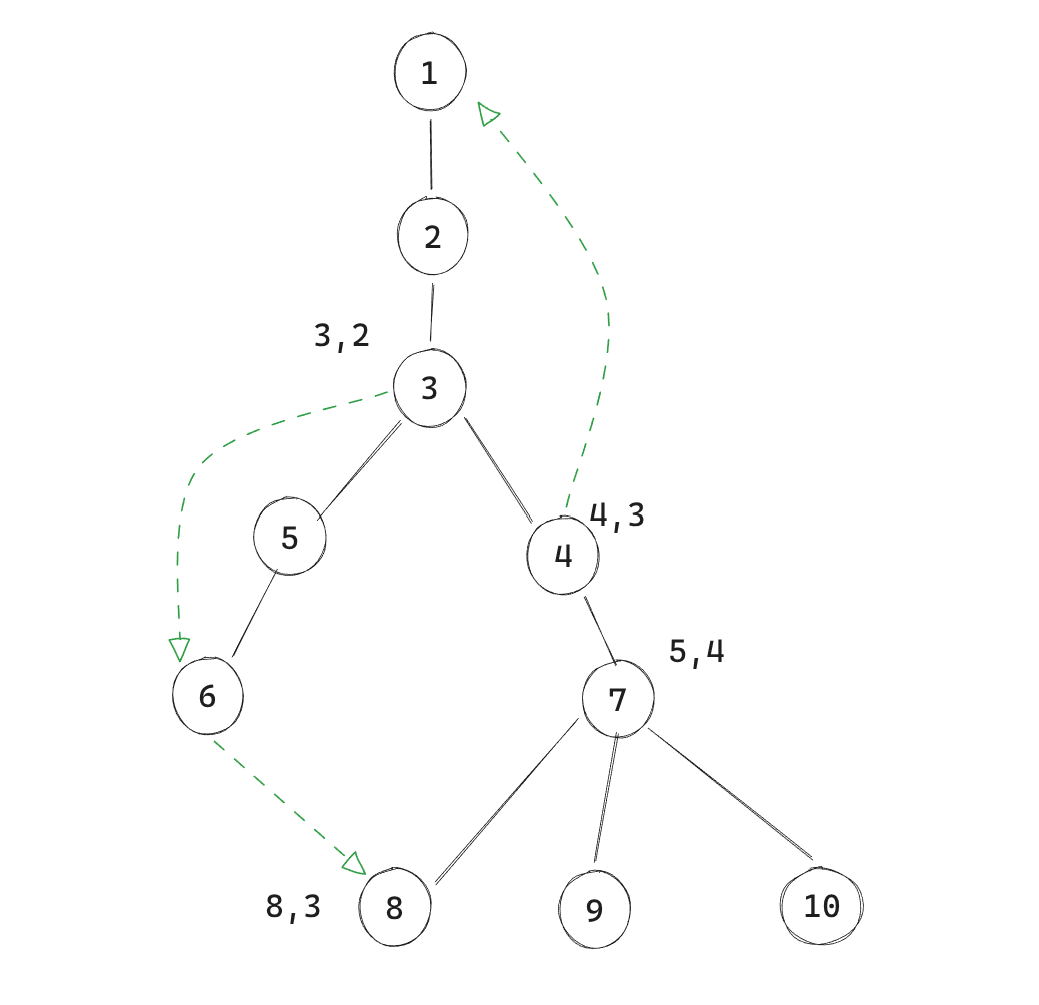

如上图所示，路径 $sdom(8) \to 4 \to 7 \to 8$ 满足上述 $dfn(sdom(x))$ 最小的点是 4 或者 8，满足 $sdom(4) = sdom(8)$，则 $idom(8)$ 就是 3。

在这里再给出一个简单的 case：

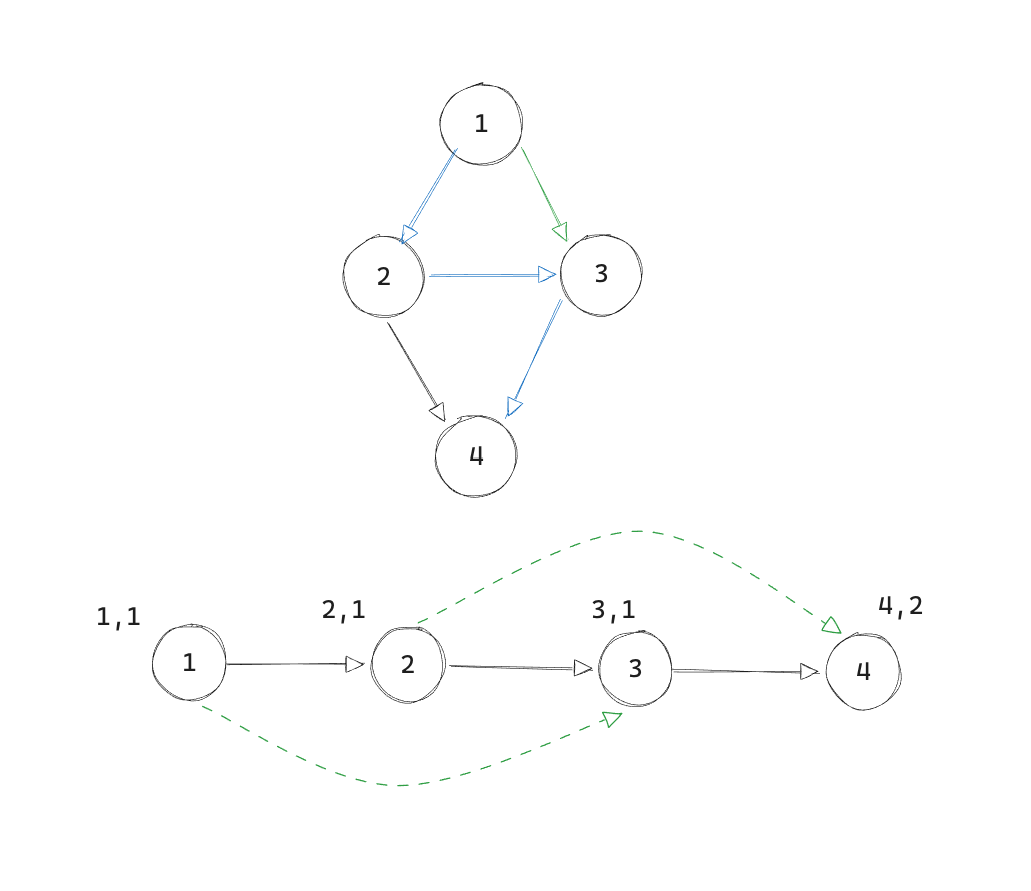

考查节点 4，节点 4 的 sdom 是 2，但是 2 不是 4 的 idom。可以观察到路径 $2 \to 3 \to 4$ 中，$sdom(3)$ 小于 $sdom(4)$ ，按照算法更新 4 的 idom 为 $idom(3)$ 也就是 1。

sdom 代表着什么呢？按照我的个人理解，$u$ 的 $sdom(u)$ 代表着从 $sdom(u)$ 出发到 $u$，路径中除去首尾的所有节点都不可能是 $u$ 的 idom，这是一个很强的约束。嗯呢呢，如果把原图 $G$ 中的所有非树边删掉，再对于每个节点 $u$，加上一条由 $sdom(u)$ 到 $u$ 的有向边，那么变化后的新图 $G'$ 和原图 $G$ 的支配树完全相同。也就是说，我们可以假想 $sdom(u)$ 到 $u$ 存在一条直接路径，直接沟通起了 $sdom(u)$ 和 $u$。但这并不意味着 $sdom(u)$ 就一定是 $u$ 的 idom，因为就算中间的所有节点都不是 $u$ 的 idom，但其中某一个节点 $v$ 有可能存在一条 $sdom(v)$ 到 $v$ 的路径绕过 $sdom(u)$。打破 $sdom(u)$ 的支配关系。这个时候就对应上面给出公式的第二种情况。

下给出证明（以下证明的比较 $<,\leq,>,\geq$ 等都表示 dfn 之间的比较）：

首先给出两条引理，引理一（s 是入口节点）：

对于任意 $w \neq s$，直接支配者 $idom(w)$ 必然是半支配者 $sdom(w)$ 的祖先（即 $idom(w) \overset{*}{\to} sdom(w)$）

引理二：

设 $v, w$ 是 DFS 树上的节点且 $v \overset{*}{\to} w$。若树路径 $v \overset{+}{\to} y \overset{*}{\to} w$ 上的每一个节点 $y$ 都满足 $sdom(y) \ge v$，则 $v$ 支配 $w$。

引理都可以使用反证法证明，我就不给出证明了。

首先考虑情况一，假设 $u$ 是树路径 $sdom(w) \overset{+}{\to} u \overset{*}{\to} w$ 上使得 $dfn(sdom(u))$ 最小的节点。

我们有在树路径上 $sdom(w) \overset{+}{\to} y \overset{*}{\to} w$ 的任意节点 $y$ 都满足 $sdom(y) \geq sdom(u) = sdom(w)$，根据引理二，$sdom(w)$ 是 $w$ 的支配点。

既然 $sdom(w)$ 是 $w$ 的一个支配点，根据直接支配点的性质，$idom(w)$ 是最靠近 $w$ 的支配点，$idom(w)$ 必然在 $sdom(w) \to w$ 的路径上，也就是 $sdom(w)$ 是 $idom(w)$ 的祖先，又根据引理一，$idom(w)$ 是 $sdom(w)$ 的祖先，所以 $idom(w) = sdom(w)$。$\blacksquare$

然后是情况二，首先，因为 $sdom(u) < sdom(w)$，这意味着存在一条路径 $sdom(u) \to \dots \to u$ 可以绕过 $sdom(w)$，$sdom(w)$ 就不是 $w$ 的 idom。而因为 $sdom(w) \to w$ 的路径一定经过 $u$，这样构成的相对路径：

$$ idom(u) \overset{+}{\to} sdom(w) \overset{+}{\to} u \overset{*}{\to} w $$

先证 $idom(w)$ 支配 $u$ ，如果 $idom(w)$ 不支配 $u$，则存在一条 $s$ 到 $u$ 避开 $idom(w)$ 的路径，如下：

显然这样出现了一条 $s \to w$ 的路径，与 $idom(w)$ 是 $w$ 的支配点矛盾，所以假设不成立，$idom(w)$ 支配 $u$。进而得到 $idom(w) \overset{*}{\to}idom(u)$。

然后证明 $idom(u)$ 支配 $w$，如果 $idom(u)$ 不支配 $w$，则存在一条从 $s$ 出发避开 $idom(u)$ 到 $w$ 的路径，我们称之为 $p$。

设 $x$ 是路径 $p$ 上最后一个满足 $x < idom(u)$ 的节点（节点 $x$ 一定存在，最起码是 $s$，并且注意这里的 $<$ 是比较的 dfn）。设 $y$ 是路径 $p$ 上最后一个满足 $idom(u) \overset{*}{\to} y \overset{*}{\to} w$ 的节点（节点 $y$ 一定存在，是 $idom(u)$ 的后代，最起码是 $w$）。

考查路径 $p$ 中 $x$ 到 $y$ 这一段子路径，由于 $x$ 的定义，该路径上的内部节点 dfn 不能小于 $idom(u)$，且不能是 $idom(u)$ 的后代。根据 $sdom$ 的定义，有：

$$ sdom(y) \leq x < idom(u) \leq sdom(u) $$

亦即 $sdom(y) < sdom(u)$ !

现在考查 $y$ 的位置，$y$ 不能在 $sdom(w) \overset{+}{\to}z \overset{*}{\to}w$ 上，因为这段路径上，$u$ 的 $sdom$ 最小，如果 $y$ 在这一段，有 $sdom(y) \geq sdom(u)$ 与 $sdom(y) < sdom(u)$ 矛盾。

并且 $y$ 不能在 $idom(u) \overset{+}{\to} z \overset{*}{\to} u$ 上，如果 $y$ 在这里，根据 $sdom(y) < idom(u)$，可以构造出一条等效于 $s \to sdom(y) \to y \to u \to w$ 的路径，并且这个路径不会经过 $idom(u)$，与 $idom(u)$ 是 $u$ 的直接支配点矛盾！所以，$y$ 只能是 $idom(u)$。但是 $y$ 是 $idom(u)$ 并且 $y$ 位于路径 $p$ 上，与假设路径 $p$ 不经过 $idom(u)$ 矛盾，所以 $idom(u)$ 支配 $w$。

所以有 $idom(u) \overset{*}{\to}idom(w)$，根据上面得到的 $idom(w) \overset{*}{\to}idom(u)$，顺利得到 $idom(u)=idom(w)$ 这一结果。$\blacksquare$

综上，证毕。

其实上面的证明也可以这么说，所有从 $s$ 到 $w$ 的路径，都必须经过 $idom(u)$，并且任何比 $idom(u)$ 深的节点，都无法支配 $w$。其实就是证明思路哈哈。

$$ idom(w) = \begin{cases} sdom(w) & \text{if } sdom(u) = sdom(w) \\ idom(u) & \text{if } sdom(u) < sdom(w) \end{cases} $$

根据这个公式和这个公式

$$ sdom(u) = min(\{v\ |\ \exists v \to u, dfn(v) < dfn(u)\} \cup \{sdom(w)\ |\ dfn(w) > dfn(u) \text{ and } \exists w \to \dots \to v \to u\}) $$

我们可以先倒序遍历 dfs 树，求出 sdom 和初步填充 idom，最后再正序遍历把 $sdom(u) < sdom(w)$ 这种情况补上。

为了求出 $v$ 的直接支配者 $idom(v)$，我们必须在 DFS 树路径 $sdom(v) \overset{+}{\to} u \overset{*}{\to} v$ 上寻找一个使 $sdom[u]$ 的 DFN 最小的节点 $u$。

这里存在一个时序冲突，当我们刚求出 $sdom[v]$ 时，逆序 DFN 循环正好执行到节点 $v$。此时，DFS 树路径 $sdom(v) \overset{+}{\to} u \overset{*}{\to} v$ 上的那些中间节点（由于它们是 $v$ 的祖先，DFN 严格小于 $dfn(v)$），还没有被处理，也没有执行过 link 操作。如果此时直接对 $v$ 调用 eval(v)，并查集无法向上检索到 $sdom(v)$，因为那些树边还没有被加入并查集森林。

所以我们得想办法把这个操作延迟进行，如下代码的 bucket 就负责了这个功能：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39

  void get(int root) {
    dfs(root, root);

    std::iota(sdom.begin(), sdom.end(), 0);

    LT_Dsu dsu(n, dfn, sdom);

    for (int i = timer; i >= 2; --i) {
      int w = vertex[i];

      for (auto &v : preds[w]) {
        int u = dsu.eval(v);

        if (dfn[sdom[u]] < dfn[sdom[w]]) {
          sdom[w] = sdom[u];
        } // 求 sdom
      }

      dsu.link(parent[w], w);

      bucket[sdom[w]].push_back(w);
      int p = parent[w];

	  // 延迟更新
      for (auto &u : bucket[p]) {
        int v = dsu.eval(u);
        idom[u] = (dfn[sdom[v]] < dfn[sdom[u]]) ? v : p;
      }
      bucket[p].clear();
    }

	// 正序更新 idom
    for (int i = 2; i <= timer; ++i) {
      int w = vertex[i];
      if (idom[w] != sdom[w]) {
        idom[w] = idom[idom[w]];
      }
    }
  }

下面是例题 支配树 Luogu P5180 的代码：

  1
  2
  3
  4
  5
  6
  7
  8
  9
 10
 11
 12
 13
 14
 15
 16
 17
 18
 19
 20
 21
 22
 23
 24
 25
 26
 27
 28
 29
 30
 31
 32
 33
 34
 35
 36
 37
 38
 39
 40
 41
 42
 43
 44
 45
 46
 47
 48
 49
 50
 51
 52
 53
 54
 55
 56
 57
 58
 59
 60
 61
 62
 63
 64
 65
 66
 67
 68
 69
 70
 71
 72
 73
 74
 75
 76
 77
 78
 79
 80
 81
 82
 83
 84
 85
 86
 87
 88
 89
 90
 91
 92
 93
 94
 95
 96
 97
 98
 99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
135
136
137
138
139
140
141
142
143
144
145
146
147
148
149
150
151

#include <algorithm>
#include <iostream>
#include <map>
#include <numeric>
#include <print>
#include <vector>

struct LT_Dsu {
  std::vector<int> father;
  std::vector<int> label;
  const std::vector<int> &dfn;
  const std::vector<int> &sdom;

  void find(int x) {
    if (x == father[x]) {
      return;
    }

    find(father[x]);

    if (dfn[sdom[label[father[x]]]] < dfn[sdom[label[x]]]) {
      label[x] = label[father[x]];
    }

    father[x] = father[father[x]];
  }

  LT_Dsu(int n, const std::vector<int> &_dfn, const std::vector<int> &_sdom)
      : father(n + 1), label(n + 1), dfn(_dfn), sdom(_sdom) {
    std::iota(father.begin(), father.end(), 0);
    std::iota(label.begin(), label.end(), 0);
  }

  int eval(int x) {
    if (x == father[x]) {
      return label[x];
    }

    find(x);
    return label[x];
  }

  // parent node, child node
  void link(int u, int v) { father[v] = u; }
};

struct DomTree {
  int n;
  std::vector<std::vector<int>> adj;
  std::vector<std::vector<int>> preds;
  std::vector<std::vector<int>> bucket;
  std::vector<int> dfn;
  std::vector<int> vertex;
  std::vector<int> parent;
  std::vector<int> sdom;
  std::vector<int> idom;
  int timer;

  DomTree(int n = 0)
      : n(n), adj(n + 1), preds(n + 1), bucket(n + 1), dfn(n + 1, -1),
        vertex(n + 1, 0), parent(n + 1, 0), sdom(n + 1, 0), idom(n + 1, 0),
        timer(0) {}

  void add_edge(int u, int v) {
    adj[u].push_back(v);
    preds[v].push_back(u);
  }

  void dfs(int u, int p) {
    dfn[u] = ++timer;
    vertex[timer] = u;
    parent[u] = p;

    for (auto &v : adj[u]) {
      if (dfn[v] == -1)
        dfs(v, u);
    }
  }

  void get(int root) {
    dfs(root, root);

    std::iota(sdom.begin(), sdom.end(), 0);

    LT_Dsu dsu(n, dfn, sdom);

    for (int i = timer; i >= 2; --i) {
      int w = vertex[i];

      for (auto &v : preds[w]) {
        int u = dsu.eval(v);

        if (dfn[sdom[u]] < dfn[sdom[w]]) {
          sdom[w] = sdom[u];
        }
      }

      dsu.link(parent[w], w);

      bucket[sdom[w]].push_back(w);
      int p = parent[w];

      for (auto &u : bucket[p]) {
        int v = dsu.eval(u);
        idom[u] = (dfn[sdom[v]] < dfn[sdom[u]]) ? v : p;
      }
      bucket[p].clear();
    }

    for (int i = 2; i <= timer; ++i) {
      int w = vertex[i];
      if (idom[w] != sdom[w]) {
        idom[w] = idom[idom[w]];
      }
    }
  }

  std::vector<int> solve(int root) {
    get(root);

    std::vector<int> ans(n + 1, 1);

    for (int i = timer; i >= 2; --i) {
      int w = vertex[i];
      ans[idom[w]] += ans[w];
    }

    return ans;
  }
};

auto main() -> int {
  int n, m;
  std::cin >> n >> m;

  DomTree solver(n);

  for (int i = 0; i < m; ++i) {
    int u, v;
    std::cin >> u >> v;
    solver.add_edge(u, v);
  }

  auto ans = solver.solve(1);

  for (int i = 1; i <= n; ++i) {
    std::print("{}{}", ans[i], " \n"[i == n]);
  }

  return 0;
}

Dominance Frontier

我们构建支配树的最终目的是提升 ir 至 SSA 形式，亦即插入 $\phi$ 节点。而插入 $\phi$ 节点这一步骤需要借助支配边界，支配边界可以由支配树快速计算得出。

如何插入 $\phi$ 节点和消除 $\phi$ 节点以及如何基于 SSA 优化并不是本文的重点，这里仅仅介绍支配边界（dominance frontier）这一概念。

一个节点 $n$ 的支配边界 $DF(n)$ 是满足如下条件的节点 $m$ 集合：

  • $n$ 支配 $m$ 的前驱节点。
  • $n$ 不严格支配 $m$。

很直观对吧（，构建 $DF(n)$ 也很简单，两个 for 循环的事，懒得写了。
